2.6.7 Снятие и установка катушек зажигания (все двигатели)
2.6.6. Снятие и установка катушек зажигания (все двигатели)Силовой модуль встроен в ЭБУ системы впрыска. В системе зажигания используются те же датчики, что и в системе впрыска.

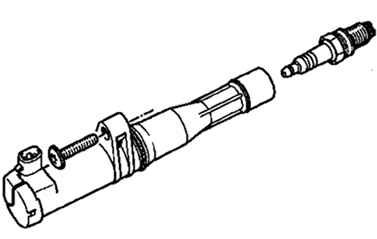

Катушки зажигания (четыре, по числу цилиндров) закреплены непосредственно на свечах зажигания с помощью болта на крышке головки блока цилиндров (рис. 2.276).
ЭБУ системы впрыска подает питание на катушки зажигания последовательно по парам:
– через контакт С М4 для катушек зажигания цилиндров 1 и 4;
– через контакт С М3 для катушек зажигания цилиндров 2 и 3.
Снятие
Снимите верхние крышки двигателя.
Отсоедините провода от клемм от аккумуляторной батареи, начиная с отрицательной клеммы.
|

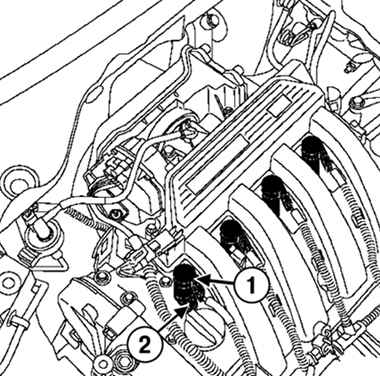

Рис. 2.277. Отсоединение колодок проводов от катушек зажигания: 1 – колодки проводов; 2 – болты крепления катушек
|
Отсоедините колодки проводов от катушек зажигания и отверните болты их крепления (рис. 2.277).
ВНИМАНИЕ
Поврежденные розеточные части разъемов подлежат обязательной замене.
|
Установка
Установка производится в порядке, обратном снятию.
Нанесите на все четыре катушки зажигания смазку GRAISSE FLUOREE (диаметр 2 мм) по внутренней окружности колпачка провода высокого напряжения.
Замените при необходимости уплотнительные кольца катушек зажигания.
Затяните требуемым моментом:
– винты крепления катушек зажигания (15 Н·м) ;
– болты крепления крышки аккумуляторной батареи ( 4 Н·м).
|
|
