Автомобиль Renault Megane 2 (Рено Меган 2)Все автомобили » Renault Megane 2 (Рено Меган 2) . 2.6.5 Снятие и установка стартера (двигатели K4J, K4M)2.6.4. Снятие и установка стартера (двигатели K4J, K4M)Снятие Установите автомобиль на двухстоечный подъемник. Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы. Снимите верхние крышки двигателя. Открутите болт крепления глушителя шума впуска двигателя и отводящий воздухопровод воздушного фильтра (двигатель К4М). Отсоедините: – колодку проводов от датчика уровня масла; – колодки проводов от стартера.

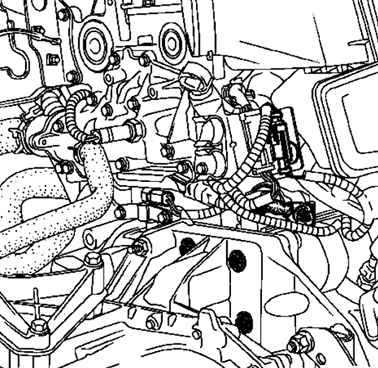

Открутите болты крепления стартера и снимите стартер (рис. 2.271). Установка
Проверьте наличие установочной втулки (рис. 2.272). Установка остальных компонентов производится в порядке, обратном снятию. Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы. Затяните требуемым моментом: – болты крепления стартера (38 Н·м); – болты крепления крышки аккумуляторной батареи (4 Н·м). |
