2.6.3 Снятие и установка генератора (все двигатели)

2.6.2. Снятие и установка генератора (все двигатели)

Снятие Установите автомобиль на двухстоечныий подъемник. Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы. Снимите: – верхние крышки двигателя; – правое переднее колесо; – правый передний подкрылок.

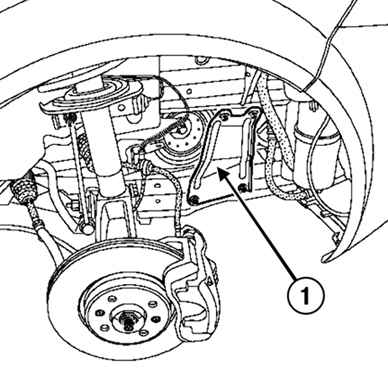

Снятие боковых усилителей подрамника Рис. 2.263. Снятие боковых усилителей подрамника: 1 – боковые усилители подрамника

Снимите боковые усилители подрамника (рис. 2.263). Снимите бампер. Отсоедините колодку проводов от противотуманных фар (если они установлены). Отсоедините трубки подвода жидкости к омывателю фар (если он установлен) от бачка стеклоомывателя. Отсоедините трубки от бачка стеклоомывателя.

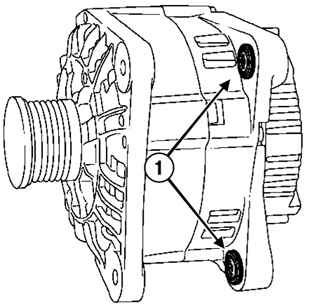

Снятие генератора Рис. 2.264. Снятие генератора: 1 – болты крепления

Открутите болты крепления генератора и извлеките генератор с помощью отвертки (рис. 2.264).
ВНИМАНИЕ Не надавливайте на шланг системы кондиционирования воздуха, так как это может вызвать утечку хладагента.

ПРИМЕЧАНИЕ Для облегчения снятия генератора немного сдвиньте радиатор в сборе с конденсором вперед (примите меры предосторожности, чтобы не повредить трубопроводы конденсора).

Установка
Установка втулок Рис. 2.265. Установка втулок: 1 – втулки

Вставьте втулки с помощью щипцов или тисков, облегчающих установку (рис. 2.265).
ВНИМАНИЕ Ремень генератора обязательно заменяйте вместе с натяжным и обводным роликами.

Установите генратор. Затяните требуемым моментом (25 Н·м) болты крепления. Замените ремень привода вспомогательных агрегатов. Установка остального оборудования производится в порядке, обратном снятию. Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
