2.6.4 Снятие и установка шкива генератора (двигатели K4J, K4M)

2.6.3. Снятие и установка шкива генератора (двигатели K4J, K4M)

Снятие
ПРИМЕЧАНИЕ Обязательно заменяйте шкив генератора с размыкающей муфтой таким же шкивом.

Снимите генератор.
Закрепление генератора в тисках Рис. 2.266. Закрепление генератора в тисках

Закрепите генератор в тисках (рис. 2.266).
Установка на шкив шестигранной головки Рис. 2.267. Установка на шкив шестигранной головки: 1 – шестигранная головка

Установите в шкив шестигранную головку из комплекта инструмента для снятия и установки шкива генератора (Mot. 1732) (рис. 2.267).

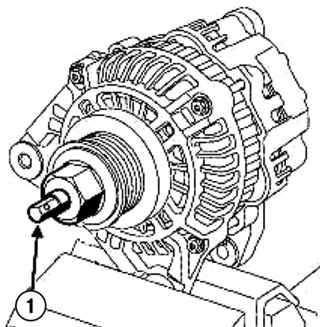

Установка наконечника Рис. 2.268. Установка наконечника: 1 – наконечник

Установите наконечник, соответствующий форме отверстия в роторе генератора из комплекта инструмента для снятия и установки шкива генератора (Mot. 1732) в шестигранную головку (рис. 2.268).
Установка воротка Рис. 2.269. Установка воротка: 1 – вороток

Установите вороток на наконечник (рис. 2.269).
Отворачивание шкива генератора Рис. 2.270. Отворачивание шкива генератора: 1 – шестигранная головка; 2 – плоский ключ; 3 – шкив с размыкающейся муфтой; 4 – ключ-трещотка

Удерживая шестигранную головку плоским ключом, отверните шкив с размыкающей муфтой ключом-трещоткой (поворачивая ключ-трещотку против часовой стрелки) (рис. 2.270).
Установка Наверните шкив с размыкающей муфтой на ротор генератора. Установите: – шестигранную втулку в генератор; – наконечник, соответствующий форме отверстия ротора генератора; – вороток на наконечник. Затяните требуемым моментом (80 Н·м) шкив с размыкающей муфтой генератора с помощью динамометрического ключа. Установите генератор на автомобиль.
