Автомобиль Renault Megane 2 (Рено Меган 2)Все автомобили » Renault Megane 2 (Рено Меган 2) . 7.7.6 Блок защиты и коммутации (1337)7.7.5. Блок защиты и коммутации (1337)Расположение Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

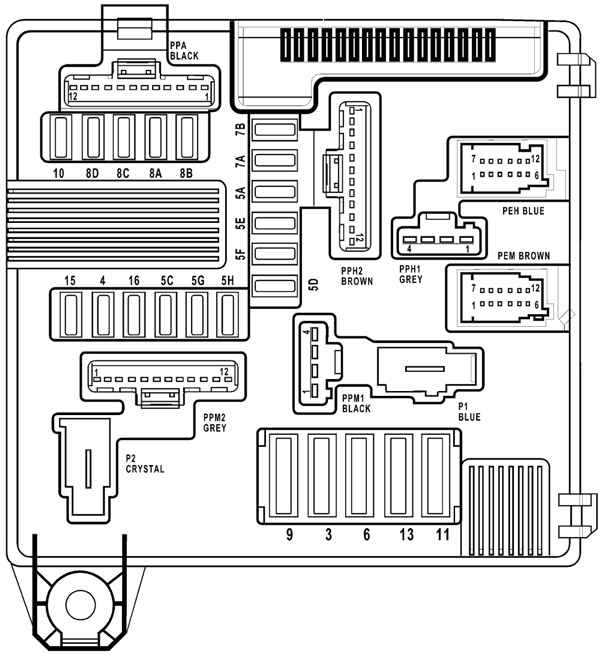

Обозначение предохранителей блока защиты и коммутации показано на рис. 5. Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля) представлены в таблице 5.

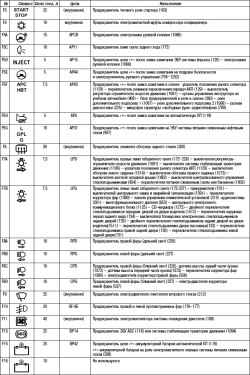

Блок, расположенный в коммутационном блоке двигателя (в моторном отсеке) см. рис. 6. Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 6. Таблица 5 Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля)

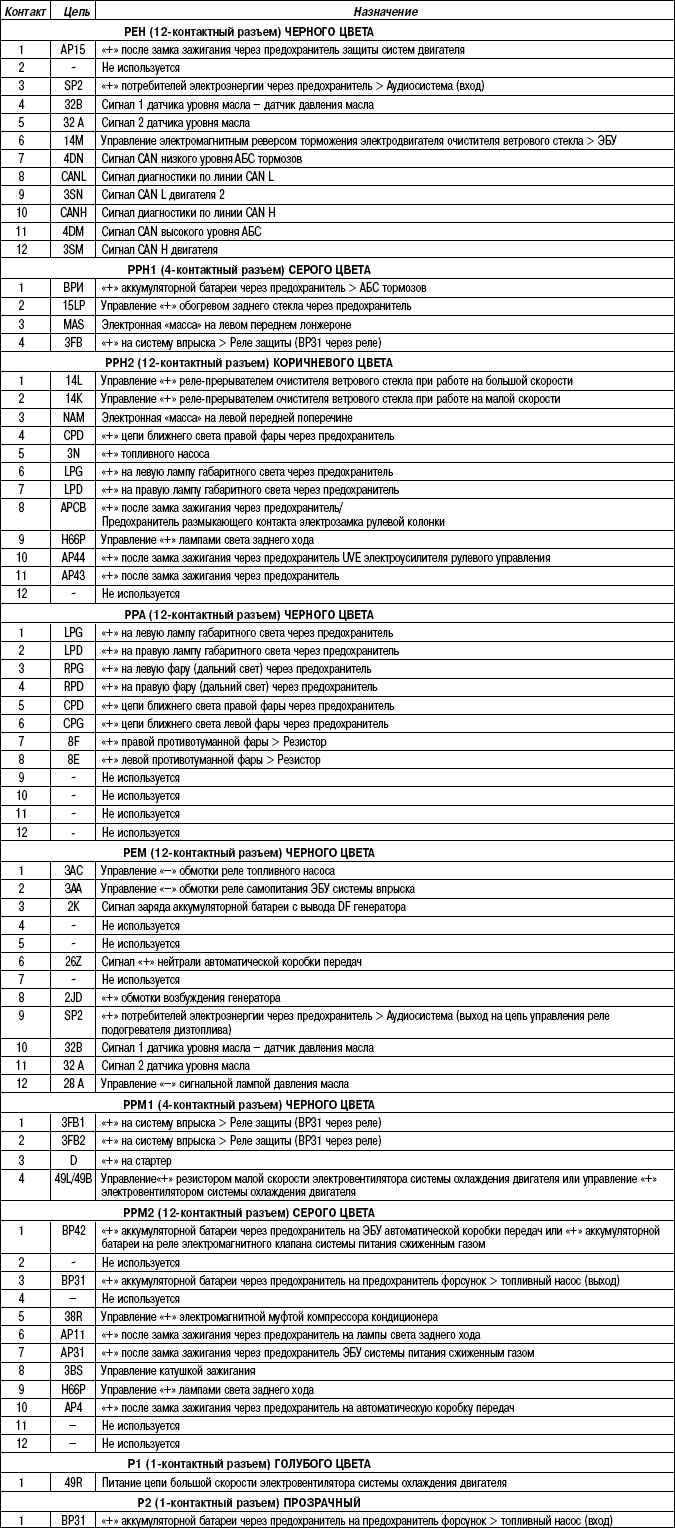

Таблица 6 Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля)
|
