Автомобиль Renault Megane 2 (Рено Меган 2)Все автомобили » Renault Megane 2 (Рено Меган 2) . 7.7.2 Блок предохранителей и реле в салоне (260)7.7.1. Блок предохранителей и реле в салоне (260)Расположение

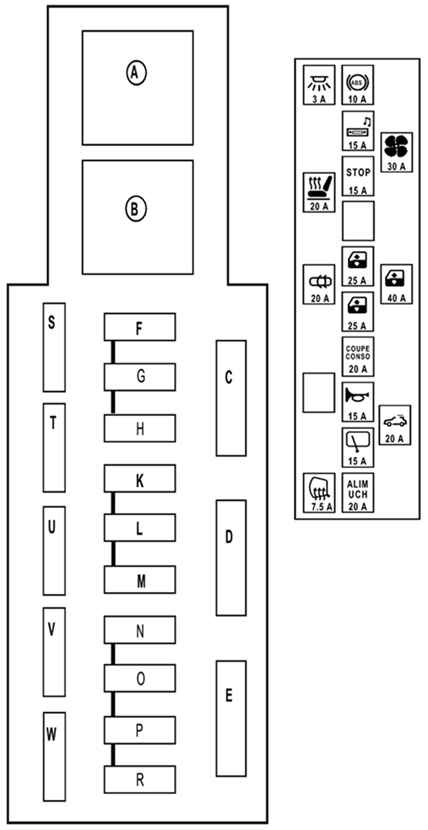

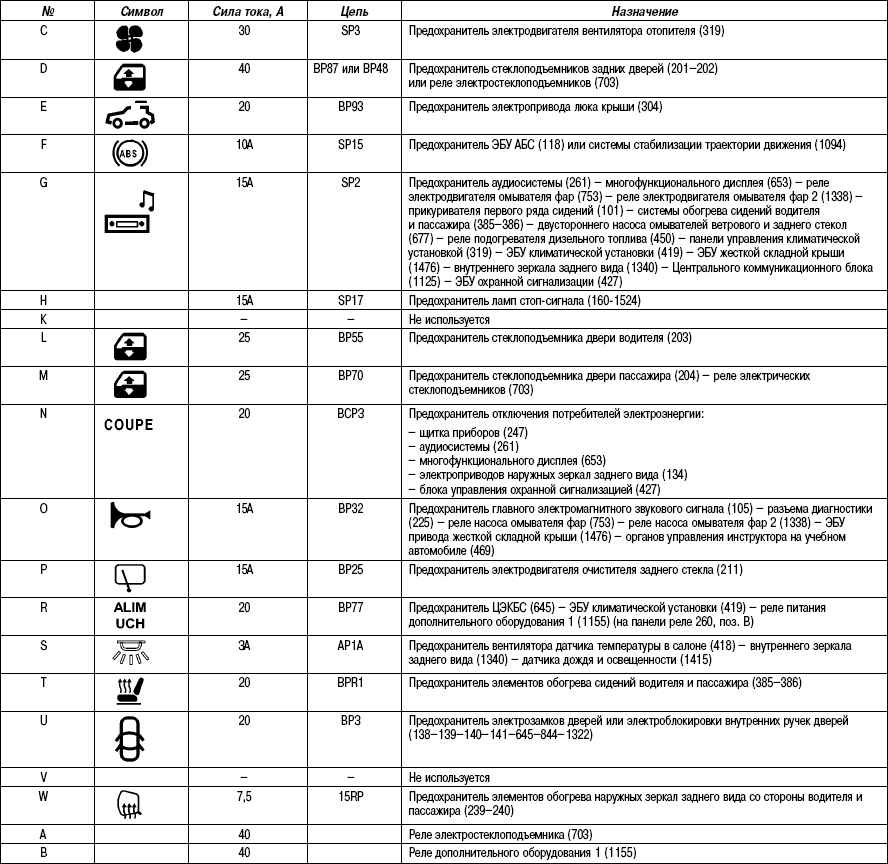

Блок расположен в салоне, в левой нижней части приборной панели (см. рис. 1). Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) приведено в таблице 1. Таблица 1 Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля)
|
