Автомобиль Renault Megane 2 (Рено Меган 2)Все автомобили » Renault Megane 2 (Рено Меган 2) . 7.7.12 Расположение точек подключения на «массу» автомобилей с кузовами «седан» и «универсал»7.7.11. Расположение точек подключения на «массу» автомобилей с кузовами «седан» и «универсал»
На рис. 13 показаны точки подключения «массы» автомобиля с кузовом «седан»

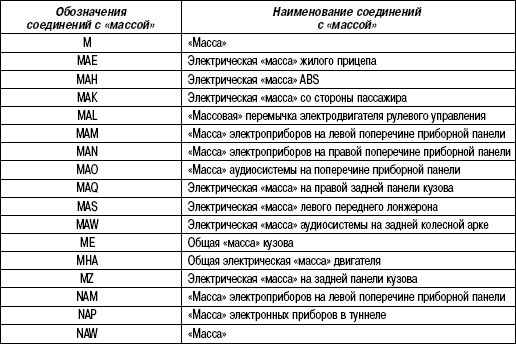

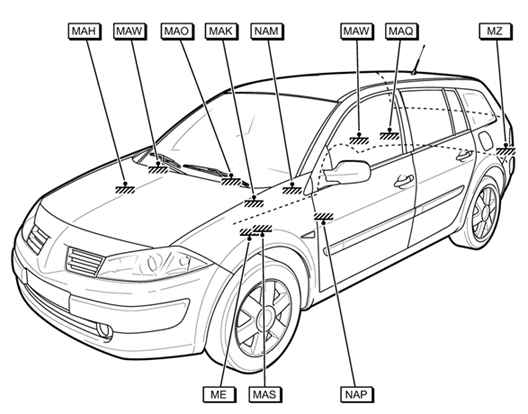

Точки подключения «массы» автомобиля с кузовом «универсал» показаны на рис. 14. Перечень сокращений и наименование соединений с «массой» представлены в таблице 13. Таблица 13 Назначение реле (двигатель К4М764, в зависимости от уровня комплектации автомобиля)
|
