6.9.4 Установка

6.9.3. Установка

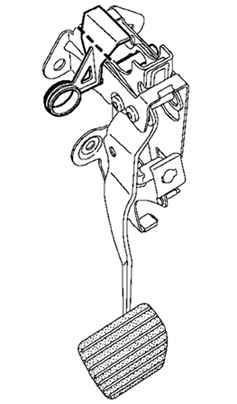

ПРИМЕЧАНИЕ Педаль имеет систему разблокировки, срабатывающую в момент столкновения. Не касайтесь системы педали: педаль может самопроизвольно опуститься до пола (рис. 6.45).

ПРИМЕЧАНИЕ Не удаляйте чеку до установки и затяжки крепежа педального узла.

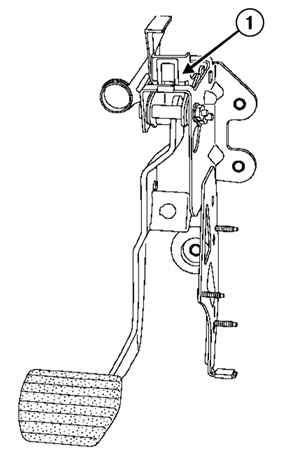

Рис. 6.46. Линия среза чеки

Срежьте чеку в месте показанном на рисунке 6.46 пунктиром. Установка производится в порядке, обратном снятию. Затяните требуемым моментом 21 Н·м гайки крепления вилки педали тормоза.

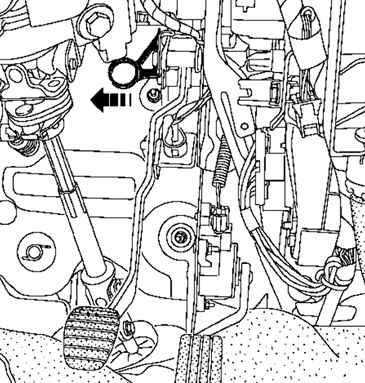

Рис. 6.47. Снятие чеки

Снимите чеку с педали (рис. 6.47).

ПРИМЕЧАНИЕ Проверьте наличие и блокировку соединительной оси между толкателем вакуумного усилителя тормозов и педалью тормоза.

Отрегулируйте положение выключателя стоп-сигнала. Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
