6.9.2 Снятие корпуса рычага селектора

6.9.1. Снятие корпуса рычага селектора

Установите автомобиль на двухстоечный подъемник. Снимите верхние крышки двигателя. Отсоедините аккумуляторную батарею.
Снятие шарового наконечника троса многофункционального переключателя и троса привода Рис. 6.28. Снятие шарового наконечника троса многофункционального переключателя и троса привода: 1 – шаровой наконечник троса многофункционального переключателя; 2 – трос привода

Снимите шаровой наконечник троса многофункционального переключателя и трос привода от стопора оболочки на кронштейне модульного разъема (рис. 6.28).

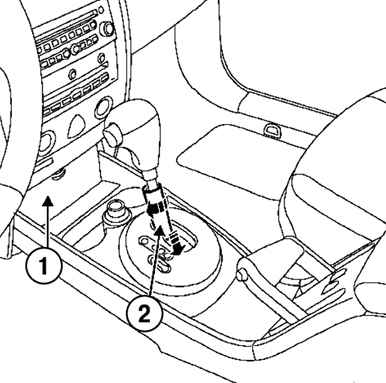

Снятие крышки диагностического разъема Рис. 6.29. Снятие крышки диагностического разъема: 1 – крышка диагностического разъема; 2 – деталь рычага

Снимите крышку диагностического разъема. Поверните деталь рычага на четверть оборота, затем опустите ее (рис. 6.29).

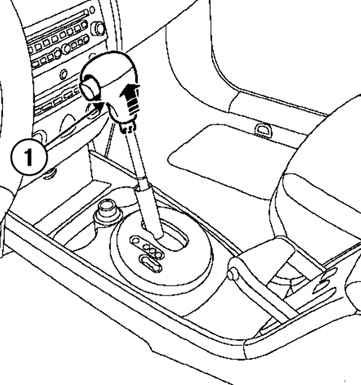

Снятие рукоятки селектора Рис. 6.30. Снятие рукоятки селектора: 1 – рукоятка

Снимите рукоятку рычага селектора, потянув ее вверх (рис. 6.30).

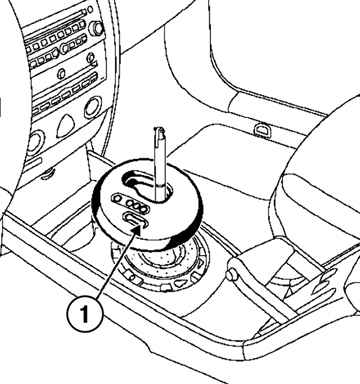

Снятие декоративной накладки консоли селектора Рис. 6.31. Снятие декоративной накладки консоли селектора: 1 – накладка

Отсоедините декоративную накладку консоли селектора (рис. 6.31).
Отсоединение разъема селектора Рис. 6.32. Отсоединение разъема селектора: 1 – разъем

Разъедините разъем селектора и откройте вещевой ящик (рис. 6.32).

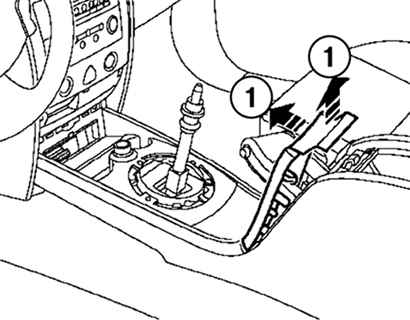

Отсоединение облицовки рукоятки привода стояночного тормоза Рис. 6.33. Отсоединение облицовки рукоятки привода стояночного тормоза: 1 – облицовка

Отсоедините облицовку рукоятки привода стояночного тормоза (рис. 6.33).
Отсоединение нижней крышки консоли селектора Рис. 6.34. Отсоединение нижней крышки консоли селектора: 1 – нижняя крышка

Отсоедините нижнюю крышку консоли селектора (рис. 6.34).
Отсоединение разъема прикуривателя Рис. 6.35. Отсоединение разъема прикуривателя

Отсоедините держатель прикуривателя и разъедините разъем прикуривателя (рис. 6.35). Разъедините разъемы нагревательных элементов сидений (если автомобиль ими оборудован). Снимите оба передних сиденья.

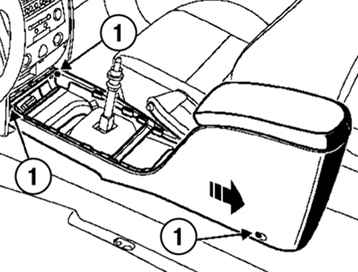

Снятие консоли рычага селектора Рис. 6.36. Снятие консоли рычага селектора: 1 – крепления консоли

Слегка сдвиньте консоль в направлении стрелки, показанной на рисунке 6.36, и снимите ее.
