2.5.5 Снятие и установка выпускного коллектора (двигатель F4R)

2.5.4. Снятие и установка выпускного коллектора (двигатель F4R)

Снятие Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы. Снимите силовой агрегат и турбокомпрессор.
Снятие выпускного коллектора Рис. 2.261. Снятие выпускного коллектора

Открутите гайки шпилек крепления и снимите выпускной коллектор (рис. 2.261).
Установка Установка производится в порядке, обратном снятию.

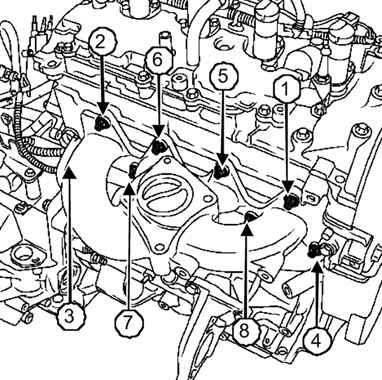

Порядок затягивания гаек крепления выпускного коллектора Рис. 2.262. Порядок затягивания гаек крепления выпускного коллектора

Затяните в показанном на рисунке 2.262 порядке требуемым моментом (20 Н·м) гайки шпилек крепления выпускного коллектора. Установите турбокомпрессор и силовой агрегат.
ВНИМАНИЕ При снятии и установке турбокомпрессора необходимо строго соблюдать методику ремонта, чтобы обеспечить герметичность системы. Несоблюдение этих указаний может повлечь снижение безопасности водителя.
