2.5.2 Снятие и установка впускного коллектора (двигатель K4J)
2.5.1. Снятие и установка впускного коллектора (двигатель K4J)Снятие
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Снимите корпус воздушного фильтра.
Снимите блок дроссельной заслонки.
Отключите датчик давления в коллекторе и датчик температуры воздуха.
|

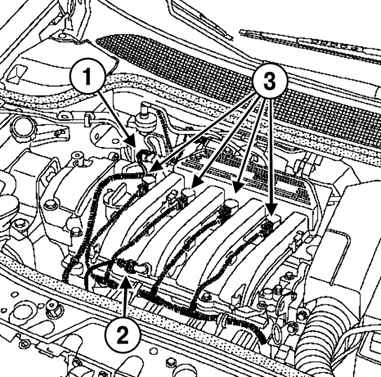

Рис. 2.248. Отключение датчиков и катушек зажигания: 1 – датчик давления в коллекторе; 2 – датчик температуры воздуха; 3 – катушки зажигания
|
Отсоедините катушки зажигания (рис. 2.248).
Отверните в сторону жгут проводов.

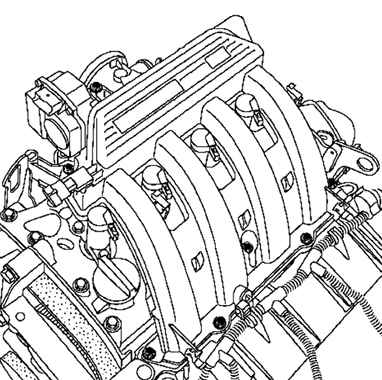

Открутите болты крепления и снимите впускной распределительный коллектор (рис. 2.249).
Установка
Все уплотнителыные прокладки подлежат обязательной замене.
Установка производится в порядке, обратном снятию.
|
Рис. 2.250. Порядок затягивания болтов крепления впускного коллектора
|
Затяните в показанном на рисунке 2.250 порядке требуемым моментом (9 Н·м) болты крепления впускного коллектора (рис. 2.250).
Затяните требуемым моментом:
– болты крепления блока дроссельной заслонки (13 Н·м) ;
– болты крепления корпуса воздушного фильтра (9 Н·м).
Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
|
|
