2.5.4 Снятие и установка выпускного коллектора (двигатели K4J, K4M)
2.5.3. Снятие и установка выпускного коллектора (двигатели K4J, K4M)Снятие
Установите автомобиль на двухстоечный подъемник.
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Снимите корпус воздушного фильтра (K4J).
Снимите впускной коллектор (К4М).
|

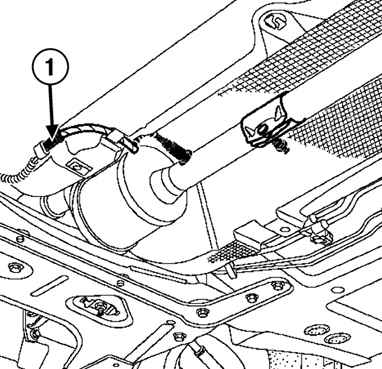

Рис. 2.253. Отсоединение колодки проводов нижнего кислородного датчика: 1 – датчик
|
Отсоедините колодку проводов от нижнего кислородного датчика (рис. 2.253).
|

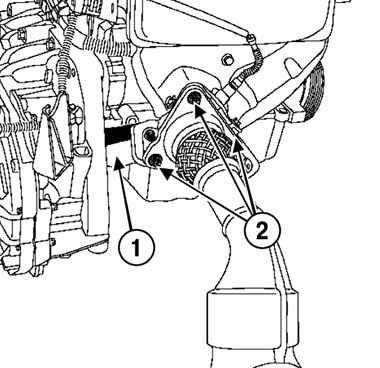

Рис. 2.254. Снятие подкоса выпускного коллектора: 1 – гайки крепления; 2 – подкос выпускного коллектора
|
Открутите гайки крепления фланца приемной трубы выпускного трубопровода и снимите подкос выпускного коллектора (рис. 2.254).
ПРИМЕЧАНИЕ
Отметьте маркером положение кронштейнов подушек подвески выпускного трубопровода на кузове.
|
|
Рис. 2.255. Отворачивание болта крепления кронштейна подушки подвески выпускного трубопровода: 1 – болт
|
Отверните болт крепления кронштейна подушки подвески выпускного трубопровода к кузову (рис. 2.255).
|
Рис. 2.256. Отворачивание болта крепления кронштейна подушки подвески основного глушителя: 1 – болт
|
Отверните болт крепления кронштейна подушки подвески основного глушителя к кузову (рис. 2.256).
Сдвиньте выпускной трубопровод назад.
Снимите кислородный датчик с помощью приспособления (Mot. 1495-01).
|

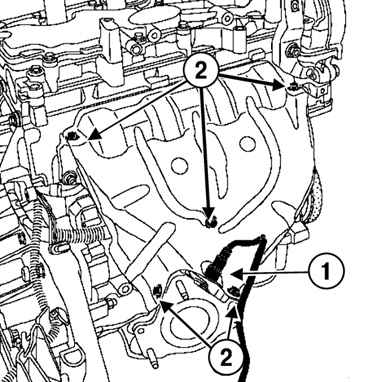

Рис. 2.257. Снятие кислородного датчика и верхнего теплозащитного экрана выпускного коллектора: 1 – кислородный датчик; 2 – верхний теплозащитный экран выпускного коллектора
|
Снимите верхний теплозащитный экран выпускного коллектора (рис. 2.257).

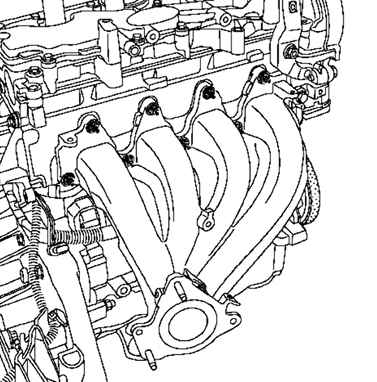

Открутите девять гаек шпилек крепления и снимите выпускной коллектор (рис. 2.258).

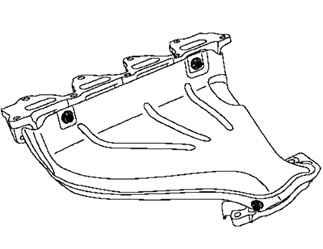

Снимите нижний теплозащитный экран (рис. 2.259).
Установка
Подлежат обязательной замене:
– прокладки коллектора;
– прокладки фланца выпускного трубопровода;
– гайки шпилек крепления выпускного коллектора.
Установка производится в порядке, обратном снятию.
|

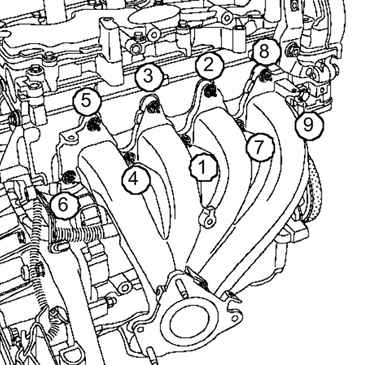

Рис. 2.260. Порядок затягивания гаек крепления выпускного коллектора
|
Затяните в показанном на рисунке 2.260 порядке требуемым моментом (23±3 Н·м) гайки шпилек крепления выпускного коллектора.
Затяните:
– болт крепления теплового экрана (10 Н·м) ;
– кислородные датчики (45 Н·м) ;
– болты крепления кронштейнов подушек подвески выпускного трубопровода к кузову (21 Н·м) ;
– болт крепления подкоса на выпускном коллекторе (8 Н·м) ;
– гайки крепления фланца выпускного трубопровода (20 Н·м).
Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
|
|
