7.6.8 Снятие и установка выключателя аварийной сигнализации и выключателя центрального замка

7.6.7. Снятие и установка выключателя аварийной сигнализации и выключателя центрального замка

Снятие Снимите (если это оборудование установлено на автомобиле):

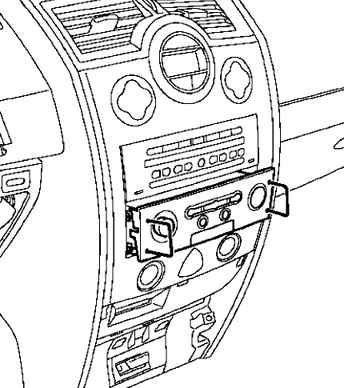

Снятие центрального коммуникационного блока с помощью специального приспособления Рис. 7.94. Снятие центрального коммуникационного блока с помощью специального приспособления

– центральный коммуникационный блок с помощью специального приспособления (Ms. 1373)(рис. 7.94). – аудиосистему с помощью специального приспособления (Ms. 1373); – ченджер компакт-дисков с помощью специального приспособления (Ms. 1639);

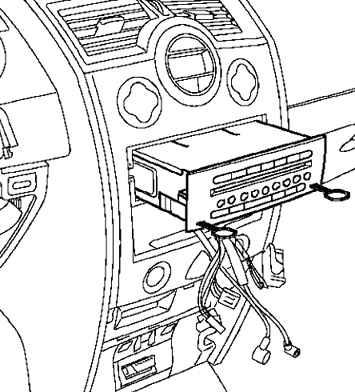

Снятие блока навигации с аудиосистемой с помощью специального приспособления Рис. 7.95. Снятие блока навигации с аудиосистемой с помощью специального приспособления

– блок навигации с аудиосистемой с помощью специального приспособления (Ms. 1544) (рис. 7.95).

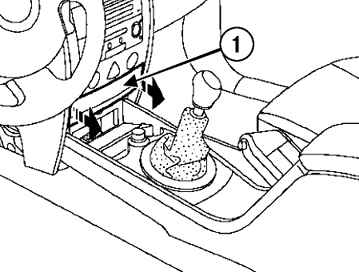

Снятие крышки считывающего устройства карточки Рис. 7.96. Снятие крышки считывающего устройства карточки: 1 – крышка

Снимите крышку считывающего устройства карточки, отжав пружинные защелки (рис. 7.96).

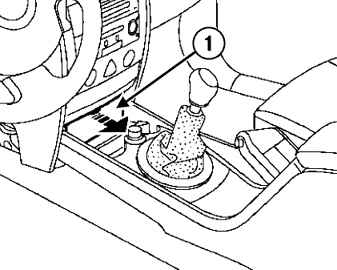

Снятие крышки диагностического разъема Рис. 7.97. Снятие крышки диагностического разъема: 1 – крышка

Снимите крышку диагностического разъема, отжав пружинные защелки (рис. 7.97).
Снятие передней панели Рис. 7.98. Снятие передней панели: 1 – болты крепления

Отверните болты и отсоедините переднюю панель, отжав пружинные держатели (рис. 7.98).
Установка Установка производится в порядке, обратном снятию.
