7.6.15 Снятие передних и задних громкоговорителей

7.6.14. Снятие передних и задних громкоговорителей

Передние громкоговорители

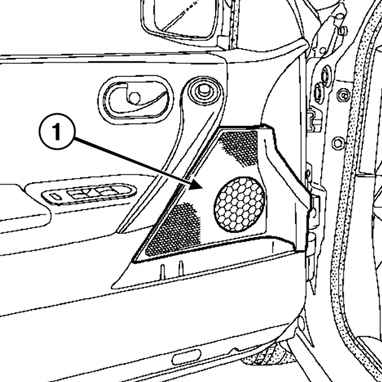

Снятие решетки переднего громкоговорителя Рис. 7.116. Снятие решетки переднего громкоговорителя: 1 – винты крепления

Отсоедините решетку (рис. 7.116).
Снятие переднего громкоговорителя Рис. 7.117. Снятие переднего громкоговорителя: 1 – винты крепления

Открутите винты крепления громкоговорителя и снимите его (рис. 7.117). Разъедините разъем громкоговорителя.
Задние громкоговорители
Задний громкоговоритель Рис. 7.118. Задний громкоговоритель

Снимите обивку задней двери (рис. 7.118).
Снятие заднего громкоговорителя Рис. 7.119. Снятие заднего громкоговорителя: 1 – винты крепления

Открутите винты крепления громкоговорителя и снимите его (рис. 7.119). Разъедините разъем громкоговорителя. Установка производится в порядке, обратном снятию.
ПРИМЕЧАНИЕ Затяните, не прилагая усилия, винты крепления громкоговорителей.
