7.3.5 Регулировка фары головного света с галогенной лампой

7.3.4. Регулировка фары головного света с галогенной лампой

Установите автомобиль на ровную горизонтальную площадку. Доведите до нормы давление воздуха в шинах. Откройте капот. Убедитесь, что в багажном отделении нет груза.
ПРИМЕЧАНИЕ Не затягивайте стояночный тормоз.

Поставьте ручку переключателя корректора света фар в положение «0». Установите прибор для регулировки света фар перед автомобилем и настройте, используя значение показываемое прибором, (–1,0 %)  в зависимости от уровня комплектации аввтомобиля.

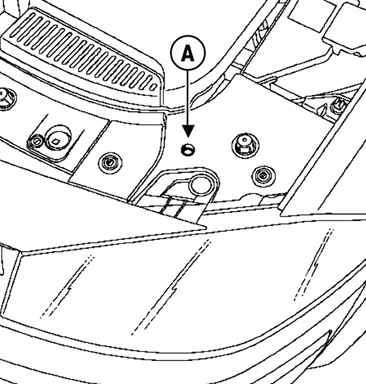

Регулировка света фары в вертикальной плоскости Рис. 7.8. Регулировка света фары в вертикальной плоскости

Поворачивайте винт А для регулировки в вертикальной плоскости (рис. 7.8).

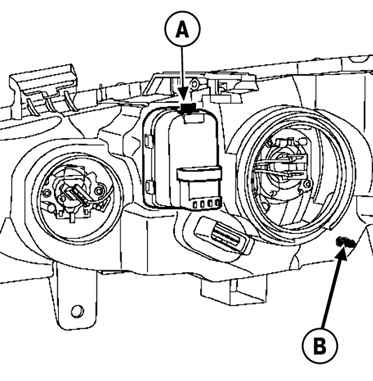

Регулировка света фары в горизонтальной плоскости Рис. 7.9. Регулировка света фары в горизонтальной плоскости

Поворачивайте винт В для регулировки в горизонтальной плоскости (рис. 7.9).
ПРИМЕЧАНИЕ Для доступа к регулировочному винту в горизонтальной плоскости используйте угловой шестигранный ключ на 6 мм, вводя его через люк в колесной арке.
