7.3.16 Снятие и установка верхнего стоп-сигнала

7.3.15. Снятие и установка верхнего стоп-сигнала

Снятие
Снятие крышки верхнего стоп-сигнала Рис. 7.31. Снятие крышки верхнего стоп-сигнала: 1 – выступы; 2 – крышка

Нажмите на выступы и снимите крышку верхнего стоп-сигнала (рис. 7.31).
Снятие верхнего стоп-сигнала Рис. 7.32. Снятие верхнего стоп-сигнала: 1 – разъем; 2 – болты крепления

Разъедините разъем, открутите болты крепления и снимите стоп-сигнал (рис. 7.32).

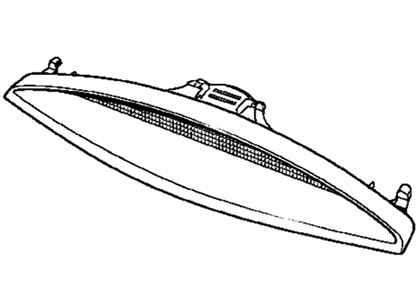

Фонарь стоп-сигнала Рис. 7.33. Фонарь стоп-сигнала


ПРИМЕЧАНИЕ В верхнем стоп-сигнале установлена одна лампа (рис. 7.33).

Установка Установка производится в порядке, обратном снятию. Снятие и установка фонаря освещения номерного знака
Снятие

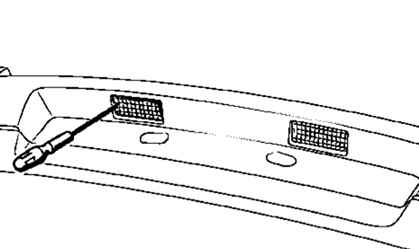

Снятие фонаря освещения номерного знака Рис. 7.34. Снятие фонаря освещения номерного знака

Снимите фонарь освещения номерного знака с помощью отвертки с плоским лезвием (рис. 7.34). Разъедините разъем.
Установка Установка производится в порядке, обратном снятию.
