2.4.11 Снятие и установка блока дроссельной заслонки (двигатель F4R)

2.4.10. Снятие и установка блока дроссельной заслонки (двигатель F4R)

Снятие Снимите верхние крышки двигателя. Отведите в сторону воздухопровод.

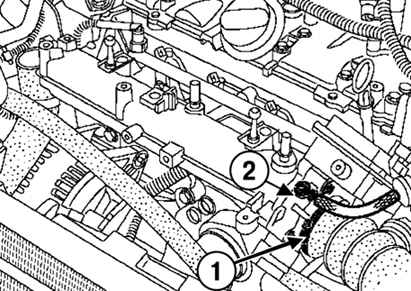

Снятие шланга системы улавливания паров топлива Рис. 2.240. Снятие шланга системы улавливания паров топлива: 1 – воздухопровод; 2 – шланг системы улавливания паров топлива

Снимите шланг системы улавливания паров топлива (рис. 2.240). Разъедините разъем блока дроссельной заслонки с сервоприводом.
Снятие блока дроссельной заслонки Рис. 2.241. Снятие блока дроссельной заслонки: 1 – болты крепления

Открутите болты крепления и снимите блок дроссельной заслонки с сервоприводом (рис. 2.241). Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы. Снимите воздухопровод.
Установка Заменяйте прокладку при каждом снятии блока дроссельной заслонки. Установка производится в порядке, обратном снятию. Затяните требуемым моментом (10 Н·м)  болты крепления блока дроссельной заслонки (двигатель F4R 776). Равномерно затяните требуемым моментом (13 Н·м)  болты крепления блока дроссельной заслонки. Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
