8.3.8 Снятие и установка решетки ниши воздухозабора

8.3.7. Снятие и установка решетки ниши воздухозабора

Снятие

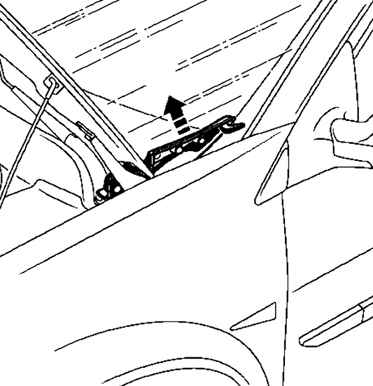

Отсоединение декоративной накладки Рис. 8.34. Отсоединение декоративной накладки

Отсоедините декоративную накладку (рис. 8.34). Отсоедините уплотнитель.

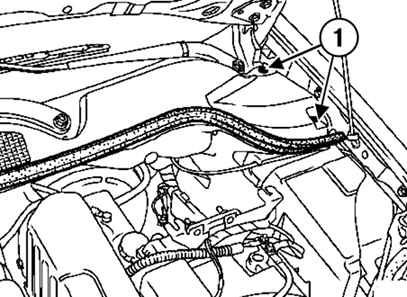

Отсоединение пластмассовых заклепок Рис. 8.35. Отсоединение пластмассовых заклепок: 1 – заклепки

Отсоедините пластмассовые заклепки и снимите рычаги стеклоочистителя с помощью специального приспособления (Ele. 1552) (рис. 8.35). Снимите решетку ниши воздухозабора.
Установка
ВНИМАНИЕ Перед установкой решетки ниши воздухозабора очистите нижнюю часть ветрового стекла. Проследите, чтобы фиксаторы решетки ниши воздухозабора не соприкасались с ребром ветрового стекла. Пластмассовые заклепки и фиксаторы подлежат замене после каждого снятия.

ВНИМАНИЕ Перед установкой рычагов стеклоочистителя убедитесь, что электродвигатель находится в положении, соответствующему исходному положению щеток на ветровом стекле.

Установите рычаги стеклоочистителя по меткам на ветровом стекле. Затяните требуемым моментом 21 Н·м гайки крепления рычагов стеклоочистителя. Установка производится в порядке, обратном снятию.
