7.4.6 Фонарь освещения подсветки зеркала

7.4.5. Фонарь освещения подсветки зеркала

Общие сведения В дополнение к зеркалам в противосолнечных козырьках могут устанавливаться фонари, встроенные в обивку крыши.

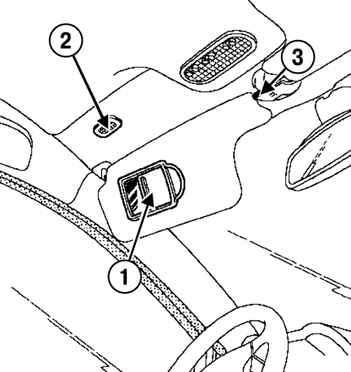

Выключатель зеркала солнцезащитного козырька Рис. 7.37. Выключатель зеркала солнцезащитного козырька: 1 – выключатель; 2 – крепление козырька; 3 – крышка зеркала

Выключатель расположен на крышке зеркала солнцезащитного козырька (рис. 7.37).

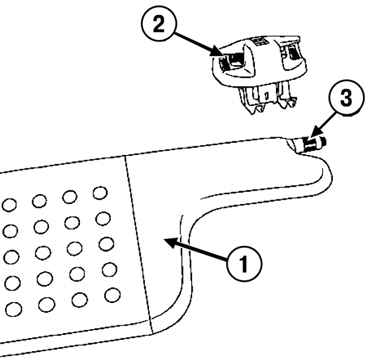

Электропитание фонаря освещения подсветки зеркала Рис. 7.38. Электропитание фонаря освещения подсветки зеркала: 1 – козырек; 2 – центральное крепление; 3 – точка подключения мультиметра

Ток подается к фонарю через центральное крепление солнцезащитного козырька (рис. 7.38).
ПРИМЕЧАНИЕ Работу выключателя проверяют с помощью мультиметра.

Алгоритм проверки: – крышка зеркала закрыта (выключатель разомкнут) – фонарь не горит – сопротивление равно бесконечности; – крышка зеркала открыта (выключатель замкнут) – фонарь горит – сопротивление равно нулю.
