2.7.4 Снятие и установка радиатора системы охлаждения (двигатель F4R)

2.7.3. Снятие и установка радиатора системы охлаждения (двигатель F4R)

Снятие Установите автомобиль на двухстоечный подъемник. Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы. Снимите: – верхние крышки двигателя; – передние колеса; – защиту поддона картера двигателя; – подкрылки. Отсоедините: – колодку проводов от противотуманных фар (если они установлены); – трубки подвода жидкости к омывателям фар (если они установлены). Снимите бампер.

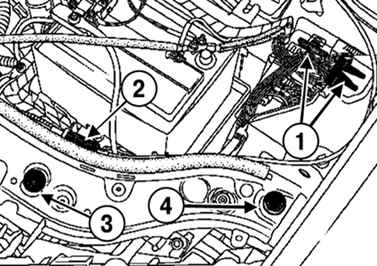

Операции, проводимые перед снятием радиатора Рис. 2.280. Операции, проводимые перед снятием радиатора: 1 – разъемы; 2 – трос привода замка капота; 3 – держатель; 4 – болт крепления радиатора

Разъедините оба разъема, отсоедините трос привода замка капота, снимите держатель и открутите болт крепления радиатора (рис. 2.280). Отсоедините трубки подвода жидкости к стеклоомывателю.
Снятие защитной поперечины бампера Рис. 2.281. Снятие защитной поперечины бампера: 1 – поперечина

Снимите защитную поперечину бампера (рис. 2.281). Слейте охлаждающую жидкость, отсоединив от радиатора отводящий шланг. Отсоедините подводящий шланг от радиатора. Отсоедините шланги, соединяющие радиатор с расширительным бачком. Отсоедините колодку проводов от электровентилятора.

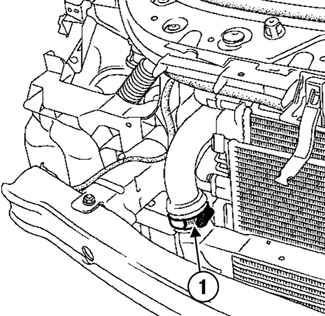

Отсоединение подводящего трубопровода воздуховоздушного охладителя Рис. 2.282. Отсоединение подводящего трубопровода воздуховоздушного охладителя: 1 – подводящий трубопровод

Отсоедините подводящий трубопровод воздуховоздушного охладителя (рис. 2.282)
Отсоединение отводящего трубопровода воздуховоздушного охладителя Рис. 2.283. Отсоединение отводящего трубопровода воздуховоздушного охладителя: 1 – отводящий трубопровод

Отсоедините отводящий трубопровод воздуховоздушного охладителя (рис. 2.283) Снимите воздуховоздушный охладитель. Отсоедините конденсор от радиатора. Снимите радиатор. Отсоедините от радиатора электровентилятор системы охлаждения двигателя.
Установка Установка производится в порядке, обратном снятию. Затяните требуемым моментом (5,5 Н·м) хомут шланга воздуховоздушного охладителя. Для установки упругих хомутов используйте щипцы для упругих хомутов (Mot. 1202-01).
ВНИМАНИЕ При выполнении операции примите меры, чтобы не повредить ребра охлаждающих узлов (радиатора, конденсора).

Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
