Автомобиль Renault Megane 2 (Рено Меган 2)Все автомобили » Renault Megane 2 (Рено Меган 2) . 1.2.7. Приборы наружного освещения1.2.7.1 Приборы наружного освещения Включение габаритных огней Включение ближнего света Автоматический режим работы (в зависимости от комплектации автомобиля) Включение дальнего света фар Функция «Сопровождение светом до дверей» Выключение света фар Противотуманные фары Задний противотуманный фонарь Выключение наружного освещения Электрическая регулировка направления света фар в вертикальной плоскости ... 1.2.7.2 Включение габаритных огней

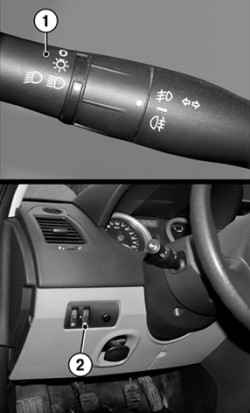

Рис. 1.40. Включение габаритных огней: 1 – кольцо рычага; 2 – регулятор
Поверните крайнее кольцо рычага 1 подрулевого переключателя в положение, при котором метка на кольце совместится с соответствующим символом (рис. 1.40).
Одновременно включается подсветка щитка приборов. Регулировка яркости подсветки осуществляется поворотом регулятора 2.
...1.2.7.3 Включение ближнего света  Ручной режим.
Рис. 1.41. Включение ближнего света: 1 – кольцо рычага; 2 – метка; 3 – кнопка
Поверните крайнее кольцо рычага 1 подрулевого переключателя в положение, при котором метка 2 совместится с соответствующим символом (рис. 1.41).
Во всех случаях на щитке приборов загорается соответствующая контрольная лампа.
...1.2.7.4 Автоматический режим работы (в зависимости от комплектации автомобиля) При работающем двигателе ближний свет фар включается и выключается автоматически в зависимости от уровня освещенности снаружи автомобиля, без воздействия на рычаг подрулевого переключателя 1 (положение 0).
Автоматический режим может как включаться, так и выключаться.
Рис. 1.41. Включение ближнего света: 1 – кольцо рычага; 2 – метка; 3 – кнопка
– Для включения режим...1.2.7.5 Включение дальнего света фар Включив ближний свет фар, передвиньте рычаг подрулевого переключателя на себя. При этом загорается контрольная лампа дальнего света фар на щитке приборов. Чтобы вновь включить ближний свет фар, еще раз передвиньте рычаг переключателя на себя. ... 1.2.7.6 Функция «Сопровождение светом до дверей»  Данная функция позволяет на короткое время включить ближний свет фар для освещения, например при открытии въездных ворот, ворот гаража и т.п.
Рис. 1.42. Включение дальнего света фар: 1 – кольцо рычага
После остановки двигателя и выключения света фар поверните крайнее кольцо рычага переключателя 1 в положение 0 и потяните рычаг порулевого переключателя 1 на себя: бли...1.2.7.7 Выключение света фар Ручной режим.
Существуют два способа выключения фар вручную:
– установите рычаг подрулевого переключателя 1 в исходное положение;
Рис. 1.42. Включение дальнего света фар: 1 – кольцо рычага
– фары выключаются после остановки двигателя, при открывании двери водителя. В этом случае при последующем запуске двигателя фары включатся в режиме, соответствующем положению р...1.2.7.8 Противотуманные фары
Рис. 1.43. Включение противотуманных фар: 1 – среднее кольцо рычага; 2 – метка
Поверните среднее кольцо рычага подрулевого переключателя 1 в положение, при котором метка 2 совместится с соответствующим символом, затем отпустите кольцо (рис. 1.43).
Противотуманные фары включаются только в том случае, если кольцо на торце переключателя установлено в определенное положен...1.2.7.9 Задний противотуманный фонарь
Рис. 1.43. Включение противотуманных фар: 1 – среднее кольцо рычага; 2 – метка
Поверните среднее кольцо рычага подрулевого переключателя 1 в положение, при котором метка 2 совместится с соответствующим символом, затем отпустите кольцо (см. рис. 1.43).
Фонарь включается, если включены наружные осветительные приборы, одновременно загорается соответствующая контрольная л...
|
